Elatech意拉泰克工业皮带丨Elatech官网的皮带齿形型号和节距等啮合参数与同步带的相同,需要确定的只是Elatech同步带齿数(或直径)和结构等。Elatech同步带轮的齿数(或直径)一般是先确定小轮的齿数,再按传动比来定大轮齿数。为了保证Elatech同步带的应有寿命,小Elatech同步带轮的直径要大于表中的允许最小弯曲直径(详细见网页Elatech同步带最小允许弯曲直径),再折算成最小齿数。只要结构和成本允许,从Elatech同步带的寿命考虑,小轮的齿数比允许的最小齿数稍多些为好。小轮的齿数确定后,根据传动比就可确定大轮的齿数了。再根据结构确定两带轮的中心距,按同步带的节距计算出节线长度或总齿数。至此,传动参数就全部确定完了。
Elatech同步带的结构有很多种,从形状上可分为无凸缘B型的(分只有两端带挡片的轮齿部分BF和无挡片的齿轮部分BS)和有凸缘的A型,即除了有两端带挡片的轮齿部分外还有一段圆柱凸缘(分有挡片的AF型和无挡片的AS型)。详细请参考产品中心的带轮页面
从与轴联结的方式看,可分三种:即螺钉、键和涨套(即所谓的免键联结)。螺钉连接简单,易装卸,但轴轮同心度差,且轴上要加工出对应的扁方或窝;键联结的优劣不言而喻;涨套联结性能虽好,但成本高。

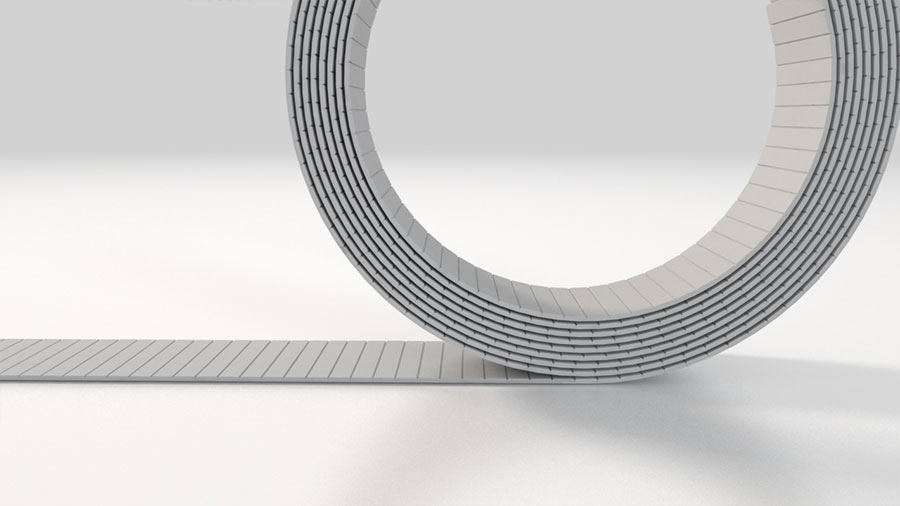

一、Elatech聚氨酯同步带T5、T10、T20应用
主要用途:
AT10
主要用于打印机、复印机、汽车天线、放映机、针式打印机
HTD14M
主要用于数据记录机、传真机、缝纫机
ATK10
主要用于自动包装机、读卡机、纺织机、制纸机、NC车床、搬运机械
二、梯(台)型齿同步带MXL、XL、L、H、XH、XXH应用
主要用途:
H系列
小型铣床、割草机、发电机、压缩机、碎边剪切机、钻孔整修机、钻孔机、玻璃制瓶机、食品机器、卷绳机、轧辊、木工机
XH系列
制材机、切削机械、切割器、搅拌机、泵、焊接机、离心分离机、钻孔机、振动研磨机、车床、织布机、制纸机、纺织机
XXH系列
送风机、高压泵、变速机、棒磨机、压缩机、NC车床、振动机、搅拌机、研削钻探机
MXL/XL系列
家用缝纫机、打字机、自动存款机、货币兑换机、印刷机、传真机、测量设备、自动售票机、摄像机、送纸装置、打印机、CPU配套设备、读卡机、鱼群探测机、医疗用测定机器、血泵、无线电设备、音响、录像机、编辑机
L系列
自动贩卖机、刮水器、包装机、升降机、碎冰机、工业用烘干机、无人操纵高尔夫车、
电脑、复印机、塑料镜研磨机、食品机械、海苔采取机
三、圆弧齿型同步带S1.5M、S2M、S3M、S5M、S8M、S14M、HTD-8M、HTD-14M?应用
主要用途
OA机器—复印机、传真机、电子计算终端机、打印机、X-Y绘图机、文字处理机
自动贩卖机—售票机、检票机、兑换机、自动出纳机(ATM)、纸币计算机
家用电器—果汁机、搅拌机、缝纫机、吸尘机、电动工具
电子应用—电脑、录像机、鱼群探测机、探伤机、测深仪、机器人
电子仪器—回转机、记录器、示波器、数据处理系统、各种试验机
木工机械
纺织机器—纺纱机、捻纱机
制纸机械—搅拌器、烘干机、压延机
机床—钻孔机、车床、螺纹切削机、钻探机、磨床、铣床、NC车床
其他—风扇、印刷机、玩具、医疗机器、健身器、印刷机
优点最适合用于电脑、办公用电器等需要高精度顺畅回转的电脑及办公、家用电器类,能良好发挥圆形齿的优点。
